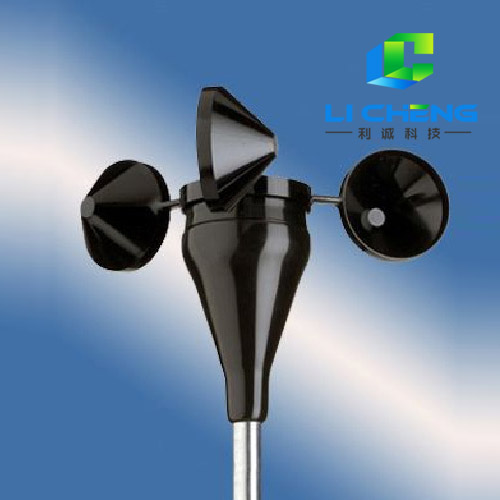

#40C型風速傳感器

測量范圍

1 m/s～96 m/s   (2.2 mph～214 mph) (最高記錄)

測量精度

電位器的線性度在1％以內

兼 容   性

所有NRG記錄儀

信號類型

低輻的交流正弦波，頻率與風速成線性比例

傳遞函數

通用傳遞函數
  尺度參數(斜率): 0.765 m/s/Hz (1.711   mph/Hz)
  偏差: 0.35 m/s (0.78 mph)
  參照白皮書 "The Maximum Type 40 Anemometer   Calibration Project" 獲取更多信息

標    定

每個的風速計單獨標定，標定報告提供電子版下載

輸出信號

0 Hz～125 Hz (最高記錄)

輸出電壓

最小80 mV (波峰至波峰)

60Hz處輸出電壓

典型值12 V (波峰至波峰)
  輸出輻度與風速不成正比

不確定性

符合IE 61400-12-1 A類操作范圍，操作標準不確定度在10m/s時為+/- 0.14 m/s
  符合IE 61400-12-1 B類操作范圍，操作標準不確定度在10m/s時為+/- 0.45 m/s
  參照標定表單獲取標定不確定度信息
  參照應用注釋 "#40C Anemometer Uncertainty" 獲取更多定義和信息

閾    值

0.78 m/s (1.75 miles per   hour)

距離系數

（63%恢復）

3.0 m (10 feet)

慣性力矩

68 x 10^-6 S-ft²

葉輪掃掠直徑

190 mm (7.5 inches)

運行溫度范圍

-55℃～60 ℃(-67 ℉～140 ℉)

運行濕度范圍

0～100%RH

固    定

置于一個13 mm (0.5 inch)直徑并帶有開口銷和緊定鏍絲的桅桿上

所需工具

0.25 inch (6.35 mm)鏍絲刀，凡士林，電工膠帶

連    接

4～40黃銅六角螺母/后部接口

重    量

0.14 kg (0.3 pounds)

尺    寸

3杯錐形截面，直徑51毫米（2英寸）
  整體裝配高度81毫米（3.2英寸）

風    杯

一體注塑黑色聚碳酸酯

主    體

外殼是黑色ABS塑料

軸

鈹銅，完全硬化

軸    承

改良聚四氟乙烯，自潤滑

磁    鐵

鋇磁材料1、25毫米（1英寸）直徑13毫米（0.5英寸）長，4極

線    圈

單線圈，線軸清盤，4100繞#40線，屏蔽ESD保護

保 護   罩

包括保護性聚氯乙烯傳感器端口保護罩

端    口

黃銅
